Comment configurer correctement les lames de découpe : écart et pression pour le film, le papier et le papier d'aluminium



Installationlames de découpen'est pas difficile, mais les installercorrectementC'est ce qui détermine si une ligne offre des bords nets, un fonctionnement stable et une durée de vie acceptable de la lame.



Dans la pratique, de nombreux problèmes de refendage ne sont pas causés uniquement par la machine.Mauvaise assise de la lame, géométrie de lame inappropriée, contacts excessifs, alignement instable du support, ouconfiguration incorrectecar le matériau peut entraîner de la poussière, des bords flous, un délaminage, un étirement ou une usure prématurée.



Ce guide explique la logique d'installation et de réglage courante utilisée dans la plupart des applications de refendage industriel, notamment les films, papiers, feuilles, stratifiés et non-tissés. La conception exacte du support, le chevauchement, le jeu latéral, le réglage de la pression ou le couple requis peuvent varier selon le constructeur de la machine, mais la logique de configuration sous-jacente est généralement cohérente. Pour la plupart des opérations de conversion, le processus se résume à quatre étapes :



• identifier la méthode de refendage ;
• monter correctement la lame ;
• régler l'écart ou la pression corrects ;
• vérifier le résultat dans les conditions de production.







Avant toute installation ou réglage de la lame, confirmez la méthode de coupe. Cela détermine quels paramètres sont les plus importants et quels problèmes sont les plus susceptibles d'apparaître.



• Coupe au rasoir– Un rasoir fixe coupe la bande en mouvement. Il est largement utilisé pour les films minces et autres matériaux légers pour lesquels une méthode de découpe simple et économique suffit.



• Fendage par cisaillement– Les couteaux circulaires supérieur et inférieur coupent comme une paire de ciseaux rotatifs. Cette méthode est courante là où la qualité des bords, le contrôle dimensionnel et la durée de vie de la lame sont plus importants.





• Score ourefendage par écrasement – Un couteau circulaire presse le matériau contre un rouleau enclume. Cette méthode est souvent utilisée pour les non-tissés, les toiles souples et d'autres applications où une vitesse élevée et une configuration simple sont des priorités.





Si la méthode de coupe est mal identifiée, même une lame-bien conçue peut produire de mauvais résultats car une mauvaise logique de configuration sera appliquée.





Avant de manipuler une lame, isolez complètement la machine et vérifiez que toutes les pièces rotatives sont arrêtées. Utilisez la procédure de verrouillage requise pour votre site.



Portez des gants-résistants aux coupures et des lunettes de protection. Les bords de lame, les bavures et les entretoises contaminées sont des causes courantes de blessures lors de la maintenance et de l'installation.



Ensuite, inspectez et nettoyez les surfaces suivantes :

• puits et coin salon ;
• alésage de la lame ;
• entretoises et contre-écrous ;
• surfaces de contact du support.



Les résidus, l'adhésif, la poussière ou la corrosion à l'un de ces points peuvent affecter le siège de la lame et provoquer un faux-rond, un broutage, un espace incohérent ou une mauvaise finition des bords.



N'installez pas une lame qui présente des éclats, des dommages visibles aux bords, des fissures ou de la corrosion.

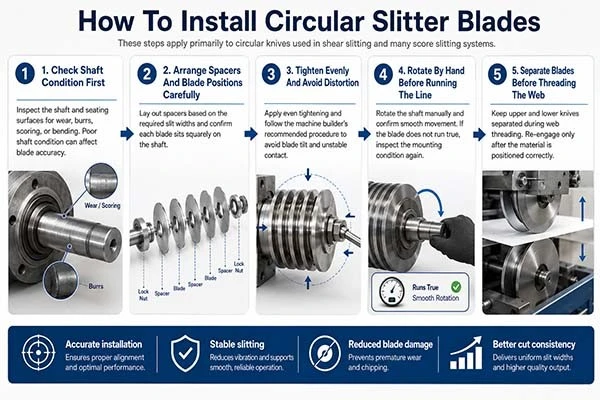

Les étapes ci-dessous s'appliquent principalement aux couteaux circulaires utilisés dans le cisaillement et à de nombreux systèmes de refendage.





Vérifiez d'abord l'état de l'arbre

Une lame ne fonctionnera qu’aussi précisément que le permettent les surfaces de l’arbre et du siège. Inspectez l’arbre pour déceler toute usure, bavures, rayures ou flexion. Si l’état de l’arbre est mauvais, le remplacement de la lame ne résoudra pas le problème à lui seul.



Disposez soigneusement les entretoises et les positions des lames.

Disposez les entretoises en fonction des largeurs de fente requises et confirmez la position de la lame avant de serrer. Chaque lame doit reposer carrément sur l'arbre sans basculer ni s'incliner.



Serrez uniformément et évitez la distorsion

Appliquez un serrage uniforme et suivez la procédure recommandée par le constructeur de la machine, le cas échéant. Un serrage inégal peut créer une inclinaison de la lame, un contact instable et une qualité de fente incohérente sur toute la largeur.



Faites pivoter à la main avant de faire passer la ligne

Après l'installation, faites tourner l'arbre manuellement et confirmez que le mouvement est fluide. Si la lame ne fonctionne pas correctement, retirez-la et inspectez l'état de montage avant de continuer.



Séparez les lames avant d'enfiler la bande

Le cas échéant, gardez les couteaux supérieurs et inférieurs séparés pendant l'enfilage de la bande. Réengagez-les-qu'une fois le matériau correctement positionné. Cela réduit le contact inutile du couteau et réduit le risque d'endommager la bande ou le bord de la lame.







Les systèmes de rasoir sont mécaniquement plus simples, mais la lame doit encore être positionnée avec contrôle et cohérence.



• Vérifiez que la cartouche ou la lame est bien en place dans le support.
• Réglez le porte-à-faux de la lame de manière prudente. Un porte-à-faux excessif peut réduire la stabilité et accélérer l’usure.
• Vérifiez l'angle et la position du support par rapport au chemin de la bande.
• Remplacez les lames jetables avant que la qualité des bords ne se détériore suffisamment pour créer des déchets.



Les applications en couches minces sont souvent sensibles au frottement, à l’angle et à la netteté des bords. Si le bord commence à s'étirer, à se resserrer ou à présenter une distorsion liée à la chaleur-, vérifiez d'abord l'état de la lame et la configuration du support.





Dans de nombreuses opérations de refendage, le réglage le plus important n'est pas la lame elle-même mais lerelation entre les lames.



Pour les systèmes de refendage par cisaillement, les opérateurs peuvent se référer à l'espace, au dégagement latéral, au chevauchement ou à l'engagement des couteaux en fonction de la conception de l'équipement. Quelle que soit la terminologie, le principe est cohérent :



• trop de contact augmente la chaleur, l'usure et la poussière ;
• trop peu de contact réduit la qualité de coupe et le contrôle des bords.



Pour les systèmes de découpe de partitions, la variable critique est souvent la pression plutôt qu'un écart mesuré. Une pression excessive peut écraser ou déformer le matériau, tandis qu'une pression insuffisante peut entraîner une séparation incomplète.



Toute valeur de départ doit être traitée comme une référence de processus et non comme une règle fixe. L'épaisseur du matériau, la dureté, la vitesse de ligne, la géométrie des bords et l'état du support influencent tous le réglage final.





Le tableau ci-dessous donne des points de départ pratiques pour la configuration. Ces valeurs doivent toujours être vérifiées sur la ligne réelle.



Matériel	Méthode de refendage courante	Point de départ typique	Problème de configuration principal
Films minces (PE, PP, BOPP, PET)	Rasoir / Cisaille	Lors du refendage par cisaillement, de nombreuses lignes commencent autour de 110 à 150 % de l'épaisseur du matériau.	Accumulation de chaleur-, étirement des bords, friction, adéquation des angles
Papier et carton	Tondre	De nombreuses lignes commencent entre 50 et 100 % de l'épaisseur, en fonction de l'objectif de qualité de coupe	Contrôle de la poussière, finition des bords, stabilité de la lame
Déjouer	Tondre	De nombreuses lignes commencent entre 80 et 120 % de l'épaisseur	Réduction de la poudre, intégrité des bords, engagement stable
Stratifiés	Tondre	De nombreuses lignes commencent à près de 90 à 100 % de leur épaisseur	Prévention du délaminage, netteté, contact contrôlé
Non-tissés	Entaillage / Écrasement / Cisaillement	La configuration basée sur la pression-est courante ; commencer bas et augmenter progressivement	Contrôle de l'écrasement, propreté des bords, déformation de la bande



Lorsque la cohérence de la configuration est importante, il est recommandé d'enregistrer l'état final de réussite pour chaque combinaison de matériau et de tâche. Cela réduit souvent le temps de changement de manière plus efficace que des essais et erreurs répétés.





Les performances des lames dépendent non seulement de l'installation, mais également de l'adéquation de la conception de la lame à l'application.



Films– Nécessitent souvent des arêtes de coupe tranchantes à faible-friction et une bonne finition de surface pour réduire les cordages et la distorsion des arêtes.

Papier et mouchoirs– Nécessite généralement une combinaison équilibrée de netteté et de ténacité, en particulier là où le contrôle de la poussière et des fibres est important.

Déjouer– Bénéficie souvent d’un support de carre plus solide et d’une géométrie stable pour maintenir l’intégrité des carres et réduire la génération de poudre.

Non-tissés– Peut nécessiter des formes de bords qui améliorent l'adhérence et la séparation, en fonction de la douceur, du gonflant et de la structure de la bande.



Pour les équipes achats, le fournisseur le plus utile est généralement celui qui peut expliquerpourquoiun matériau de lame, un revêtement, une forme de bord ou une plage de dureté ont du sens pour l'application – et ne fournissent pas seulement une correspondance de dessin.





Une configuration-correcte n'est pas la même chose qu'une configuration-éprouvée en production. La validation doit être effectuée par étapes.



Vérification d'échantillon à vitesse lente-

Exécutez la ligne lentement et inspectez le premier échantillon coupé pour détecter la qualité des bords, la poussière, l'étirement ou l'instabilité visible.



Vérification de l'état de production-

Passez ensuite à la vitesse de production. Le comportement de la chaleur, des vibrations et de la tension peut modifier le résultat final même lorsque l'échantillon à vitesse lente- semble acceptable.



Enregistrer la condition de réussite

Pour les travaux répétés, enregistrez le matériau, l'épaisseur, la vitesse de ligne, la largeur de fente, le type de lame et le réglage final réussi. Cela crée un processus d’achat et de maintenance plus stable dans le temps.





Problème	Cause probable	Premier contrôle
Bord flou ou rugueux	Usure de la lame, jeu excessif, support desserré	État de la lame, stabilité du support, réglage de l'écartement
Bord ébréché ou irrégulier	Contact excessif, qualité de lame inadaptée	Engagement du couteau, correspondance des matériaux, ténacité de la lame
Poussière ou poudre	Effet d'écrasement, bord instable, trop de contact	Écart, netteté, extraction ou support aérien
Délaminage du stratifié	Qualité des bords insuffisante ou configuration inadaptée	Acuité de la lame, état de contact, réponse du matériau
Étirement du film ou cou-dans	Frottement excessif, angle de lame inapproprié, tension élevée	Réglage de la tension, angle de la lame, alignement du support
Usure rapide de la lame	Trop de contact, matériau de lame inadapté, fonctionnement instable	Condition de configuration d'abord, puis qualité de la lame ou revêtement





Pour les équipes d’ingénierie et d’approvisionnement, l’achat de lames ne doit pas être basé uniquement sur le diamètre et l’épaisseur. Un fournisseur pratique doit être en mesure de confirmer le contexte d'application derrière le dessin.



• type de matériau et plage d’épaisseur ;
• méthode de refendage et type de machine ;
• vitesse de ligne et largeur de fente ;
• problème de coupe actuel, le cas échéant ;
• si un matériau de lame, un revêtement ou une forme de bord spécial peut être requis ;
• si une inspection-liée à l'équilibre ou un contrôle dimensionnel plus approfondi est nécessaire pour les lignes à grande vitesse-.



Chez SHJ KNIFE, nous prenons en charge les applications de lames de découpe pour la conversion de films, de papiers, de feuilles, de stratifiés et de non-tissés. Si nécessaire, nous pouvons d'abord examiner les détails de l'application et recommander un point de départ plus approprié pour le matériau de la lame, la forme du bord et la direction d'installation.







Les étapes d’installation de la lame de découpe sont-elles universelles ?

La logique de configuration est globalement similaire sur de nombreuses découpeuses industrielles, mais les paramètres exacts ne sont pas universels. La position de la lame, la condition de contact et la méthode de validation sont des principes communs ; les valeurs finales dépendent de la machine et du matériau.



Un seul article peut-il couvrir un film, un papier, une feuille d'aluminium et des non-tissés ?

Oui, à condition qu'il explique la logique de configuration commune et sépare clairement les ajustements spécifiques à l'application. Un guide utile doit fournir des points de départ et ne pas impliquer qu'un paramètre fixe fonctionne pour chaque ligne.



La bonne lame est-elle choisie uniquement en fonction de sa taille ?

La taille est essentielle, mais le matériau, la vitesse de ligne, la méthode de refendage, les exigences en matière de bord et l'objectif de durée de vie de la lame affectent également si la lame est adaptée.



Qu’est-ce qui cause le plus souvent une usure rapide de la lame ?

Dans de nombreux cas, l'usure est accélérée par les conditions de configuration plutôt que par la dureté seule. Un contact excessif, un fonctionnement instable, une géométrie de lame inadaptée ou un matériau de lame inapproprié peuvent tous réduire la durée de vie.





Une configuration réussie des lames de découpe ne consiste pas à appliquer un nombre fixe sur chaque machine. Il s'agit de comprendre la méthode de coupe, de monter correctement la lame, d'ajuster les conditions de contact du matériau et de valider le résultat dans des conditions réelles de fonctionnement.



Pour les équipes d'approvisionnement et d'ingénierie, la solution de lame de découpe la plus fiable est généralement celle qui combine les dimensions correctes avec le matériau de lame, la forme de bord et la logique de configuration adaptés à l'application.



Si vous souhaitez une recommandation pratique, envoyez-nous le dessin ou la taille de votre lame, le matériau, l'épaisseur, la vitesse de ligne et le problème de coupe actuel.

Contacter SHJ KNIFEpour discuter de la candidature ou demander un devis.
